NanoFrazor 3D納米結構高速直寫機
- 設備簡介
- 在線咨詢
-

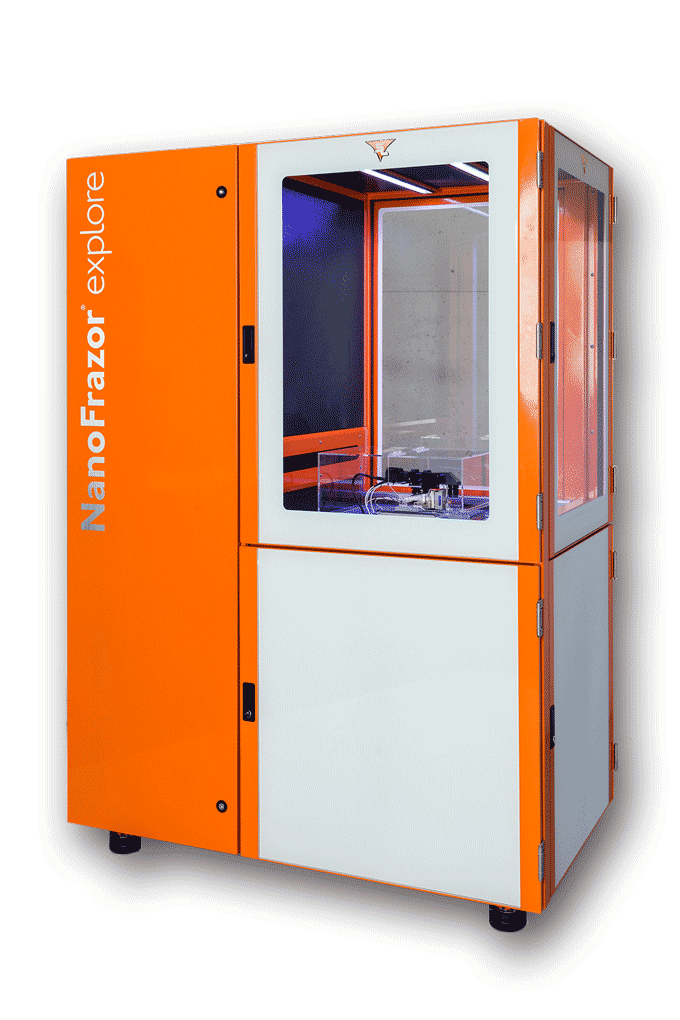

NanoFrazor 3D 納米結構高速直寫機
源自IBM最新研發成果
NanoFrazor 納米 3D 結構直寫機的問世,源于發明 STM 和 AFM 的 IBM 蘇黎世研發中心,是其在納米加工技術的最新研究成果。 NanoFrazor 納米 3D 結構直寫機第一次將納米尺度下的 3D 結構直寫工藝快速化、穩定化。NanoFrazor 采用尖端直徑為 5nm 的探針,通過靜電力精確控制實現直寫 3D 高精度直寫,并通過懸臂一側的熱傳感器實現實時的形貌探測。相對于其他制備技術如電子束曝光 / 光刻技術 (EBL), 聚焦離子束刻蝕 (FIB) 有以下特點: ■ 3D納米直寫能力 高直寫精度 (XY: 最高可達10nm, Z: 1nm) 高速直寫 20 mm/s 與EBL媲美■ 無需顯影,實時觀察直寫效果 形貌感知靈敏度0.1nm樣品無需標記識別, 多結構套刻,對準精度 5nm■ 無臨近效應高分辨,高密度納米結構■ 無電子/離子損傷高性能二維材料器件■ 區域熱加工和化學反應多元化納米結構改性■ 大樣品臺100mm X 100mm
新產品發布:NEW?。?/em>
NanoFrazor Scholar --小面積直寫■ 3D納米直寫能力高直寫精度 (XY: 最高可達30nm, Z: 1nm)高速直寫 10 mm/s樣品無需標記識別, 多結構套刻,對準精度 10 nm■ 無臨近效應高分辨,高密度納米結構■ 無電子/離子損傷高性能二維材料器件■ 區域熱加工和化學反應多元化納米結構改性■ 小樣品臺30mm X 30mm
該技術自問世以來已經多次刷新了世界上最小 3D 立體結構的尺寸,創造了世界上最小的馬特洪峰模型,最小立體世界地圖,最小刊物封面等世界記錄。
